当前位置:首页 > 产品展示 > Z545X伞齿轮闸阀

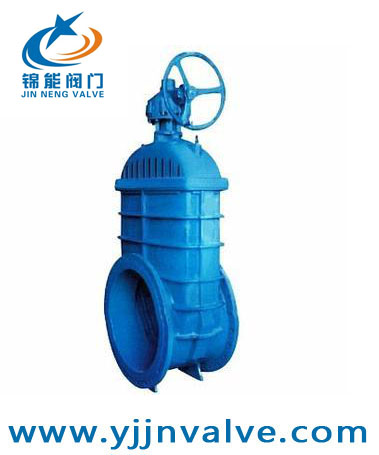

产品名称:Z545X伞齿轮闸阀

产品型号:Z545X

产品报价:¥660.00

产品特点:Z545X伞齿轮闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构。

Z545X伞齿轮闸阀的详细资料:

一、Z545X伞齿轮闸阀概述:
   Z545X伞齿轮闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长,可立式卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

二、Z545X伞齿轮闸阀零部件材料:

名 称

材 料

阀 体

灰 铸 铁、球 墨 铸 铁、铸 钢

闸 板

球 墨 铸 铁 外 覆 三 元 乙 丙 或  橡 胶

内 六 角 螺 栓

碳 化 处 理

密 封 圈

 橡 胶

阀 盖

灰 铸 铁、球 墨 铸 铁、铸 钢

阀 杆

不 锈 钢

O” 形 密 封 圈

 橡 胶

止 推 轴 承

锡 青 铜

螺 栓

不 锈 钢

压 盖

球 墨 铸 铁、铸 钢

防 尘 罩

 橡 胶

手 轮 (传 动 帽)

可 锻 铸 铁


三、Z545X伞齿轮闸阀的特点:
重量轻:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。


四、Z545X伞齿轮闸阀安装使用与要点:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
6.双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
7.带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
8.驱动装置的接线须按线路图进行;
9.闸阀必须定期保养,如果阀门经常开关使用 , 每月至少润滑一次;不得随意碰撞及挤压,以免影响密封。


五、Z545X伞齿轮闸阀外形连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

HA

322

332

350

420

581

581

736

882

1009

1300

1380

HC

374

398

429

524

721

736

942

1031

1117

1655

1805



订货须知:
一、①Z545X伞齿轮闸阀作用产品名称与型号②Z545X伞齿轮闸阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z545X伞齿轮闸阀作用型号,请按Z545X伞齿轮闸阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
