当前位置:首页 > 产品展示 > Z43WF无导流孔平板闸阀

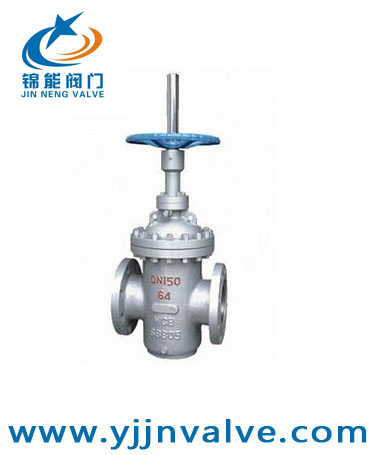

产品名称:Z43WF无导流孔平板闸阀

产品型号:Z43WF

产品报价:¥660.00

产品特点:流阻小,不缩口的其流阻与短只管的流阻相仿;带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管,由于闸板是在两阀座面上滑动,因 此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。

Z43WF无导流孔平板闸阀的详细资料:

一、Z43WF无导流孔平板闸阀结构特点:
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门
2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全
5、全封闭结构,防护性能好,可适应全天候要求


二、Z43WF无导流孔平板闸阀应用范围:
平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命最长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。




三、Z43WF无导流孔平板闸阀的优点:
    流阻小,不缩口的其流阻与短只管的流阻相仿;带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管,由于闸板是在两阀座面上滑动,因 此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。阀座密封面不会受到阀体热变形的损坏。而且即使阀门在冷状态下关闭,阀杆的 热伸长也不会使密封面受到过载。同时当阀门关闭时,无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度,因此电动平板阀可用行程来控制启闭位置。


四、Z43WF无导流孔平板闸阀选用原则:
1. 石油、天然气的输送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置,选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀,大多为API16A标准,压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
4. 带有悬浮颗粒介质的管道,选用刀型平板闸阀。
5. 城市煤气输送管线,选用单闸板或双闸板软密封明杆平板闸阀。
6.城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀。



订货须知:
一、①Z43WF无导流孔平板闸阀作用产品名称与型号②Z43WF无导流孔平板闸阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z43WF无导流孔平板闸阀作用型号,请按Z43WF无导流孔平板闸阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
