当前位置:首页 > 产品展示 > YZ11X不锈钢支管减压阀

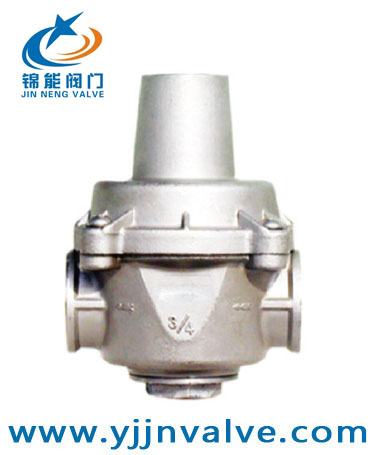

产品名称:YZ11X不锈钢支管减压阀

产品型号:YZ11X

产品报价:¥660.00

产品特点:YZ11X不锈钢支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。

YZ11X不锈钢支管减压阀的详细资料:

一、YZ11X不锈钢支管减压阀的特点:
采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
1、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
2、出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。 极佳的水力特性,压力损失小。
3、可满足多种减压要求,特别适用于支管减压系统


二、YZ11X不锈钢支管减压阀的工作原理:
   YZ11X不锈钢支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。


三、YZ11X不锈钢支管减压阀可能的故障原因:
霜冻损坏,在寒冷地区应注意保温。
水流方向装错,减压阀变成止回阀,出口压力为0。
弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。


四、YZ11X不锈钢支管减压阀的主要技术参数:

类型

型号

公称压力
PN(MPa)

公称通径
DN(MPa)

连接形式

阀体材料

出口压力(MPa)

工作℃

支管减压阀

YZ11X-16T
YZ11X-25T

1.6,2.5

15~50

内螺纹

0.05~0.6(可调)

80

YZ11X-16P
YZ11X-25P



五、YZ11X不锈钢支管减压阀主要尺寸:

公称通径DN(MPa)

尺寸(MM)

重量(Kg)

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65



订货须知:
一、①YZ11X不锈钢支管减压阀作用产品名称与型号②YZ11X不锈钢支管减压阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YZ11X不锈钢支管减压阀作用型号,请按YZ11X不锈钢支管减压阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
