当前位置:首页 > 产品展示 > Y44H波纹管减压阀

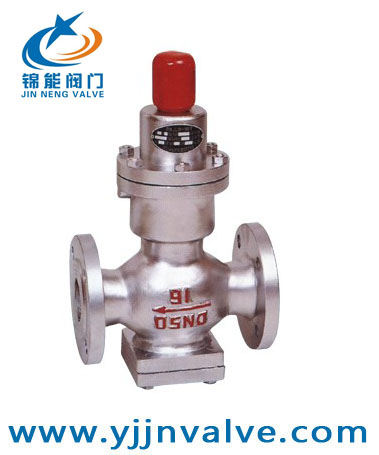

产品名称:Y44H波纹管减压阀

产品型号:Y44H

产品报价:¥660.00

产品特点:Y44H波纹管减压阀 用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上,使通过阀体的介质压力保持恒定,以适应工作需要。

Y44H波纹管减压阀的详细资料:

一、Y44H波纹管减压阀简介:
    Y44H波纹管减压阀 用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上,使通过阀体的介质压力保持恒定,以适应工作需要;阀前进口压力P1由1.0-0.1MPa,减压阀后出口压力P2为0.4-0.05MPa,阀前与阀后的压力差不大于0.6MPa,也不应小于0.05MPa。

二、Y44H波纹管减压阀的使用原理和结构说明:
1,阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱,波纹管和弹簧因受介质压力的挤压而压缩,阀瓣随着阀杆位移,阀瓣产生对阀体密封圈的关闭,将阀前介质截止,不作阀后介质压力的补充。当阀后的介质压力降低,波纹管因受调节弹簧的径项力,使波纹管叠纹变形,阀杆将阀瓣顶开;使介质通过阀体密封圈补充阀后压力的降低。
2,本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成,体腔进口组装有阀瓣、阀体密封圈和辅弹簧,辅弹簧是保持阀瓣和阀体密封圈自动的密封,出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿;螺钉是调整弹簧负荷压力减压阀工作性能。


三、Y44H波纹管减压阀技术参数和性能指标:

公称压力(MPa)

0.6

1.0

1.6

壳体试验压力(MPa)

0.9

1.5

2.4

密封试验压力(MPa)

0.6

1.0

1.6

最高进口压力(MPa)

0.6

1.0

1.6

出口压力范围(MPa)

0.05-0.4

0.1-0.8

0.1-1.0

压力特性偏差(MPa)△P2P

GB12244-1989

流量特性偏差(MPa)△P2G

GB12244-1989

最小压差(MPa)

0.1

0.15

0.15

渗漏量

GB12245-1989


四、Y44H波纹管减压阀零件材料:

零件名称

零件材料

阀体、阀盖

WCB

底盖

WCB

阀座、阀瓣

2Cr13

波纹管

1Cr18N9Ti

波纹管上垫

2Cr13

波纹管下垫

2Cr13

号向座

2Cr13

主阀弹簧

50CrVA

调节弹簧

60S12Mn



五、Y44H波纹管减压阀主要外形尺寸:

公称压力PNMPa

公称通径(DN

尺寸MM

L

H

H1

1.0

1.6

20

140

87

293

25

160

87

293

32

180

92

293

40

200

100

303

50

230

106

308

65

260

123

310

80

310

140

380

100

350

150

400



订货须知:
一、①Y44H波纹管减压阀作用产品名称与型号②Y44H波纹管减压阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y44H波纹管减压阀作用型号,请按Y44H波纹管减压阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
