当前位置:首页 > 产品展示 > YG43H高灵敏度蒸汽减压阀

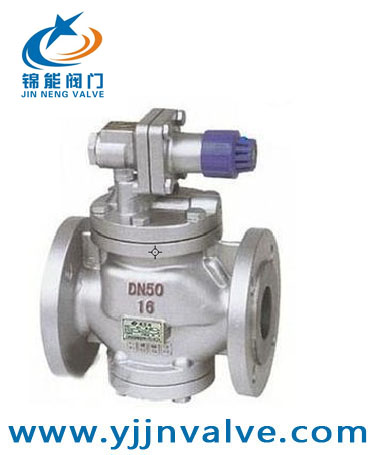

产品名称:YG43H高灵敏度蒸汽减压阀

产品型号:YG43H

产品报价:¥660.00

产品特点:YG43H高灵敏度蒸汽减压阀由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

YG43H高灵敏度蒸汽减压阀的详细资料:

一、YG43H高灵敏度蒸汽减压阀产品特点:
   YG43H高灵敏度蒸汽减压阀由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。


二、YG43H高灵敏度蒸汽减压阀技术参数和性能指标:

公称压力Mpa

1.0

1.6

壳体试验压力Mpa*

1.5

2.4

密封试验压力Mpa

1.0

1.6

最高进口压力Mpa

1.0

1.6

出口压力范围Mpa

0.04-0.6

0.04-1.0

压力特性偏差Mpa△Pp2P

GB12246-1989

流量特性偏差MpaP2G

GB12246-1989

最小压差Mpa

0.05

0.07

渗漏量

GB12245-1989


三、YG43H高灵敏度蒸汽减压阀零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn


四、YG43H高灵敏度蒸汽减压阀连接尺寸:

公称通径
DN

外 形 尺 寸

连 接 尺 寸

L

H



PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

414

45

12

95

65

414

45

14

20

140

160

65

105

75

414

55

14

105

75

414

55

14

25

150

168

68

115

85

414

65

14

115

85

414

65

14

32

180

185

75

135

100

418

78

16

135

100

418

78

16

40

180

185

78

145

110

418

85

16

145

110

418

85

16

50

200

193

88

160

125

418

100

16

160

125

418

100

16

65

230

208

98

180

145

418

120

18

180

145

418

120

18

80

260

228

117

195

160

418

135

18

195

160

818

135

20



订货须知:
一、①YG43H高灵敏度蒸汽减压阀作用产品名称与型号②YG43H高灵敏度蒸汽减压阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YG43H高灵敏度蒸汽减压阀作用型号,请按YG43H高灵敏度蒸汽减压阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
