当前位置:首页 > 产品展示 > YG13H内螺纹高灵敏度蒸汽减压阀

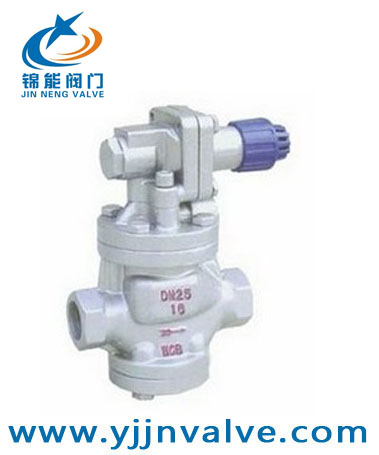

产品名称:YG13H内螺纹高灵敏度蒸汽减压阀

产品型号:YG13H

产品报价:¥660.00

产品特点:YG13H内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀;由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

YG13H内螺纹高灵敏度蒸汽减压阀的详细资料:

一、YG13H内螺纹高灵敏度蒸汽减压阀结构特点和用处:
    YG13H内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀;由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成,导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成,通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。内螺纹高灵敏度蒸汽减压阀产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。


二、YG13H内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989


三、YG13H内螺纹高灵敏度蒸汽减压阀主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn



四、YG13H内螺纹高灵敏度蒸汽减压阀连接尺寸:

公称通径 G L H H1
15 1/2" 140 160 65
20 3-4" 140 160 65
25 1" 160 168 68
32 1-1/4" 180 185 75
40 1-1/2" 200 185 78
50 2" 230 193 88



订货须知:
一、①YG13H内螺纹高灵敏度蒸汽减压阀作用产品名称与型号②YG13H内螺纹高灵敏度蒸汽减压阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YG13H内螺纹高灵敏度蒸汽减压阀作用型号,请按YG13H内螺纹高灵敏度蒸汽减压阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
