当前位置:首页 > 产品展示 > ZQDF蒸汽(液用)电磁阀

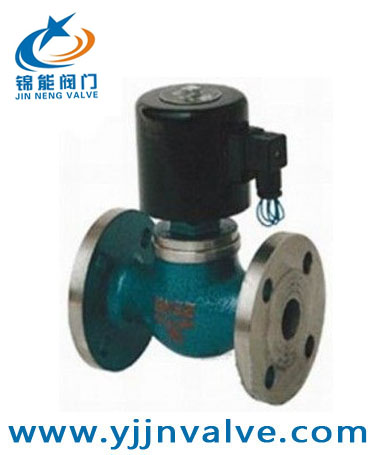

产品名称:ZQDF蒸汽(液用)电磁阀

产品型号:ZQDF

产品报价:¥660.00

产品特点:ZQDF蒸汽(液用)电磁阀工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。

ZQDF蒸汽(液用)电磁阀的详细资料:

一、电磁阀的分类:
1、直动式电磁阀:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭;特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
2、分步直动式电磁阀:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。   3、先导式电磁阀:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关 闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。



二、ZQDF蒸汽(液用)电磁阀概述:
   ZQDF蒸汽(液用)电磁阀工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。ZQDF蒸汽(液用)电磁阀产品可广泛用于纺织 ,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和科研部门以及浴室,食堂,空调等人们日常生活设施中.主要用于空气.蒸汽,煤气等气体介质的控制;电磁阀主要用于自来水,蒸馏水,冷冻盐水,电镀 废液等液体介质,同时也用于粘度小于4°E的油类。


三、ZQDF蒸汽(液用)电磁阀性能参数:

型号

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力(Mpa)

1.60

工作压差(Mpa)

DN15-50

0-1.6

DN65-100

0.05-1.6

介质种类

煤气、空气等

饱和蒸气

过热蒸汽或高温气体

水油液体

热水

高温水、油

介质温度(℃)

≤60

≤180

≤220

≤60

≤180

≤220

电源电压

AC220V,其余规格可作特殊订货(36v,380v,12v,24v)

使用寿命/额定流量系数(KV)

按JB/T352-94规定

泄漏量(m1/min)

按JB/T352-94.F规定

功耗(AV)

50


四、ZQDF蒸汽(液用)电磁阀外形尺寸:

公称通径 DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

153

130

95

65

46

14

2

4-φ14

20

153

92

3/4

153

150

105

75

56

16

2

4-φ14

25

153

110

1

153

160

115

85

65

16

3

4-φ14

32

176

120

1 1 /4

176

180

140

100

76

18

3

4-φ18

40

176

140

1 1 /2

176

200

150

110

84

18

3

4-φ18

50

192

162

2

192

230

165

125

99

20

3

4-φ18

65







250

290

185

145

118

20

3

4-φ18

80







260

310

200

160

132

20

3

4-φ18

100







290

350

220

180

156

22

3

4-φ18



五、ZQDF蒸汽(液用)电磁阀产品特点:
耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。



六、ZQDF蒸汽(液用)电磁阀结构与原理:
      为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭;常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。



订货须知:
一、①ZQDF蒸汽(液用)电磁阀作用产品名称与型号②ZQDF蒸汽(液用)电磁阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZQDF蒸汽(液用)电磁阀作用型号,请按ZQDF蒸汽(液用)电磁阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
