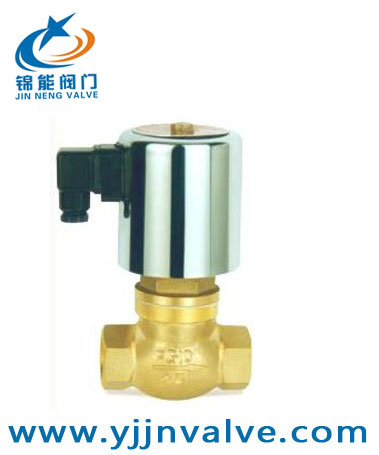

产品名称:ZQDF二位二通电磁阀

产品型号:ZQDF

产品报价:¥660.00

产品特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件;电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、直动活塞结构、先导活塞结构。

ZQDF二位二通电磁阀的详细资料:

一、电磁阀的分类:
1、直动式电磁阀:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭;特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
2、分步直动式电磁阀:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。   3、先导式电磁阀:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关 闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。



二、ZQDF二位二通电磁阀特点:
  流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件;电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。



三、ZQDF二位二通电磁阀技术参数:

1
最高工作压力
0.8MPa
2
工作压差
0~0.8MPa
3
介质
液体 气体 蒸汽 油 <20cst
4
介质温度
≤180℃
5
电压
AC:380V 220V 36V/50HZ DC:24V
6
绝缘等级
B级
7
电源允许波动
-15%~+10%
8
功率
50W
9
响应时间
开≤2秒 关≤3秒
10
安装方式
介质流向与电磁阀箭头保持一致,线圈垂直向上,工作介质清洁无颗粒杂质。


四、ZQDF二位二通电磁阀结构规格参数:

型号
长L(mm)
高H(mm)
连接方式
材质
ZQDF-15B 86 178
G1/2" 内螺纹

不锈钢
ZQDF-20B 94 180
G3/4" 内螺纹
ZQDF-25B 105 190
G1" 内螺纹
ZQDF-32B 115 210
G11/4" 内螺纹
ZQDF-40B 130 223
G11/2" 内螺纹
ZQDF-50B 150 228
G2" 内螺纹
ZQDF-25FB 110 215
法兰4孔φ13.5孔径φ85孔距
ZQDF-32FB 125 245
法兰4孔φ17.5孔径φ100孔距
ZQDF-40FB 150 253
法兰4孔φ17.5孔径φ110孔距
ZQDF-50FB 160 268
法兰4孔φ17.5孔径φ125孔距



订货须知:
一、①ZQDF二位二通电磁阀作用产品名称与型号②ZQDF二位二通电磁阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZQDF二位二通电磁阀作用型号,请按ZQDF二位二通电磁阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
