当前位置:首页 > 产品展示 > ZJHPF46气动衬氟调节阀

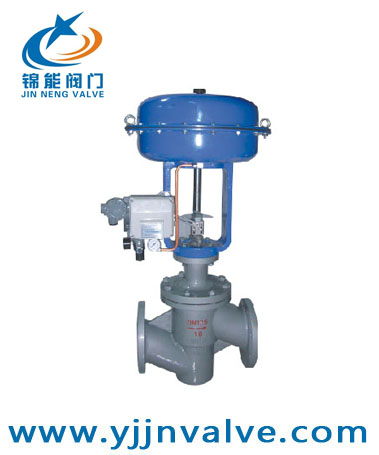

产品名称:ZJHPF46气动衬氟调节阀

产品型号:ZJHPF46

产品报价:¥660.00

产品特点:ZJHPF46气动衬氟调节阀是由气动薄膜执行机构或由电动执行机构和直通单座衬氟塑阀两部分组成。

ZJHPF46气动衬氟调节阀的详细资料:

一、ZJHPF46气动衬氟调节阀详细资料:
    ZJHPF46气动衬氟调节阀是由气动薄膜执行机构或由电动执行机构和直通单座衬氟塑阀两部分组成。该阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封;具有对酸、碱、王水等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控;因而广泛适用于化工、冶金、医药等行业中。


二、 ZJHPF46气动衬氟调节阀的特点:
1.耐腐性好:阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯,能耐强腐蚀性流体。
2.密封性能好:采用聚四氟乙烯波纹管和填料双重密封。
3.泄漏量少:由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
4.调节精度高:采用精小型的气动执行机构和电动执行机构,体积小,重量轻。



三、ZJHPF46气动衬氟调节阀主要零部件材料及技术参数:

型式

DN20~32为分体式铸造球形阀,DN3/4、DN40~150为整体式铸造球形阀

公称通径

G3/4、20、25、32、40、50、65、80、100、125、150mm

公称压力

PN1.0、1.6Mpa

连接形式

法兰连接:密封面形式RF

法兰连接用紧固件

GB6170(六角螺母),GB5782(六角头螺栓)或GB901(等长双头螺柱)

阀体材料

ZG230-450衬F46、CF8、CF8M、CF3衬F46或PFA

工作温度

衬F46 -30℃~+120℃  衬PFA -30℃~+150℃

填料

波纹管、V型聚四氟乙烯填料双重密封,柔性石墨

阀芯形式

上导向单柱塞衬F46

流量特性

等百分比(%),直线(L),(其中DNG3/4阀只有直线特性)

材料

阀芯

304不锈钢衬F46或PFA,316衬F46或PFA或哈式合金

阀座

304不锈钢衬F46或PFA,316衬F46或PFA或哈式合金

阀杆

304不锈钢衬F46或PFA,或哈式合金

波纹管

PTFE、F46


四、ZJHPF46气动衬氟调节阀整机性能:

调节阀的作用方式

气关式或气开式  电关式或电开式

流量特性

等百分比(%)、直线(L)

阀座泄漏量

符合GB/T4213-92IV级,小于额定KV值的0.01%
符合ANSIB16.104-81IV级,小于额定CV值的0.01%

可调比  R

30:1

回差

小于全行程的3%(带定位器)
小于全行程的8%(不带定位器)

基本误差

小于全行程的±3%(带定位器)
小于全行程的±8%(不带定位器)



五、阀体
型式:直通单座球型阀
公称通径:G3/4〞、20、25、32、40、50、65、80、100、125、150mm
公称压力:PN1.6MPa
法兰连接:RF
材料:ZG230-450 衬F46
工作温度:-40~180℃
压盖类型:螺栓压紧式
填料:V型聚四氟乙烯填料



六、阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和百分比特性
阀芯材料:2Cr13  衬F46
阀座材料:2Cr13  衬F46
波纹管材料:聚四氟乙烯



订货须知:
一、①ZJHPF46气动衬氟调节阀作用产品名称与型号②ZJHPF46气动衬氟调节阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZJHPF46气动衬氟调节阀作用型号,请按ZJHPF46气动衬氟调节阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
