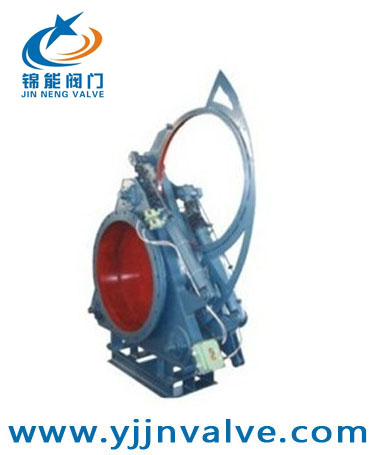

产品名称:液动扇形盲板阀

产品型号:液动扇形盲板阀

产品报价:¥450.00

产品特点:液动扇形盲板阀又名液动扇形眼镜阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个刚性结构体。

液动扇形盲板阀的详细资料:

一、液动扇形盲板阀简介:
     液动扇形盲板阀又名液动扇形眼镜阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。液动盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。



二、液动扇形盲板阀的结构特点:
1、采用扇形结构,阀门启闭作<90°的回转,启闭迅速自操作灵活方便。
2、丝杆增力夹紧结构,自锁性好,密封副不会动松开造成介质外漏。
3、增加了水冷机构的阀门,最高耐温≤450℃,尤其适用干法除尘及冷却系统。
4、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
5、泄漏率:符合GB/T13927。



三、液动扇形盲板阀的操作方法:
   用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到绝对密封的目的。橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。扇形盲板阀为敞开式阀门,左右阀体松开时,介质要外溢,为确保安全,在关闭时,请先关闭眼镜阀前的煤气蝶阀,请采用通风和其它能保证安全的措施,同时建议阀板下不能站人,以防万一造成人员伤害。



四、液动扇形盲板阀连接尺寸:



DN
D
D1
b
n-φd
L
300
440
395
22
12-φ22
450
350
490
445
22
12-φ22
450
400
540
495
22
16-φ22
450
450
595
550
24
16-φ22
500
500
645
600
24
16-φ22
500
600
755
705
24
20-φ26
600
700
860
810
26
24-φ26
600
800
975
920
26
24-φ30
700
900
1075
1020
28
24-φ30
800
1000
1175
1120
30
28-φ30
800



订货须知:
一、①液动扇形盲板阀作用产品名称与型号②液动扇形盲板阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定液动扇形盲板阀作用型号,请按液动扇形盲板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
