当前位置:首页 > 产品展示 > SFNZF-0.1C水封逆止阀

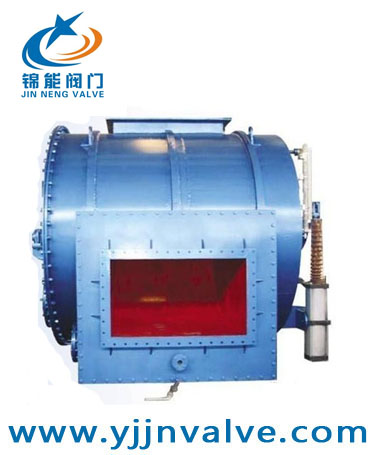

产品名称:SFNZF-0.1C水封逆止阀

产品型号:SFNZF-0.1C

产品报价:¥5,000.00

产品特点:水封逆止阀是转炉煤气回收系统为了防止已回收煤气在非回收期间倒流到三通换向阀和轴烟风机管道中,确保该系统安全运行的不可缺少设备。

SFNZF-0.1C水封逆止阀的详细资料:

一、SFNZF-0.1C水封逆止阀简介:
    水封逆止阀是转炉煤气回收系统为了防止已回收煤气在非回收期间倒流到三通换向阀和轴烟风机管道中,确保该系统安全运行的不可缺少设备。是我厂在吸收国内外先进结构技术基础上自行设计制造,采用液位密封,因此具有结构合理、操作方便、无磨损、寿命长等优点。水封逆止阀是采用气动传动,并在阀门上设有限位开关,反应阀门开关位置,同时可供电器连锁接点。适用于炼钢转炉煤气回收系统作为管道水封专用设备。主要由水箱体、烟道管、弧形阀板、轴、液位器、双气动驱动装置、摇臂、连杆、电磁阀、空气减压过滤器等组成。通过双气动驱动装置的旋转,使半月阀板旋转约为100度,并有安装在阀门上的两个限位开关进行位置反馈信号,以保证水封逆止阀与三通切换阀动作连锁的可靠性。同时可远距离自动控制切换,也可现场单机操作切换。该阀采用水位密封闭,具有性能安全、可靠、结构简单、制造装配工艺独特、切换速度快等特点。

二、SFNZF-0.1C水封逆止阀性能参数:

公称压力

0.01

Mpa

壳体试验压力

0.015

密封试验压力

0.007

煤气柜工作压力

≤0.003≤0.005

适用温度

≤120

启闭时间

≤15S(或按用户要求定)

S

适用介质

转炉煤气等



三、SFNZF-0.1C水封逆止阀的结构特点:
    水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流表置、水位控制装置、加热与保温装置等组成。采用全封闭外壳,操作时介质不向外泄漏,避免环境污染。在全开位置时,介质通过阀门时的流阻接近为零,在阀门处于关闭位置时,靠水封实现煤气的自动逆止和可靠隔断。具有自动补水功能,使水位始终保持在高、低水位之间,且具有高度、极限低水位状态显示极限低水位报警装置。能实现运传和就地控制,并可以实现计算机接口。在转炉烟气净化与煤气回收系统中,与气动三通煤气切换和气动旁通煤气切断阀共用一套控制柜,实现系统连锁自动运行。

四、SFNZF-0.1C水封逆止阀的用途
  水封逆止阀系消化吸收国外先进技术基础上,自行研制开发的新一代产品,适用于转炉烟气净化与煤气回收系统中,作为与气动三通煤气切换阀连锁的关键设备,安装于三通煤气切换阀之后煤气柜之前,以防止三通煤气切换阀关闭不严时煤气经三通阀倒流入风机。

订货须知:
一、①SFNZF-0.1C水封逆止阀作用产品名称与型号②SFNZF-0.1C水封逆止阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SFNZF-0.1C水封逆止阀作用型号,请按SFNZF-0.1C水封逆止阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
