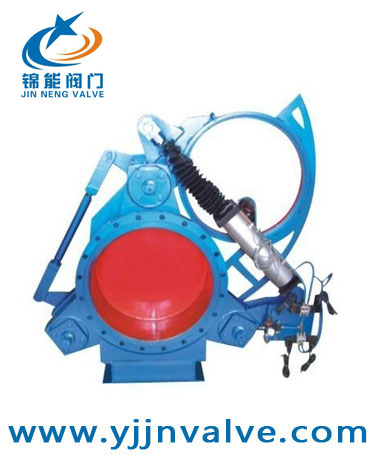

产品名称:气动扇形盲板阀

产品型号:气动扇形盲板阀

产品报价:¥3,500.00

产品特点:气动扇形盲板阀主要由左阀体、右阀体、丝杠副、阀板、密封圈、杠杆、气缸等零件组成,并由底座、支撑住构成一个刚性结构体。

气动扇形盲板阀的详细资料:

一、气动扇形盲板阀简介:
       气动扇形盲板阀主要由左阀体、右阀体、丝杠副、阀板、密封圈、杠杆、气缸等零件组成,并由底座、支撑住构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸,夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、加紧动作,翻板气缸驱动阀板完成开关动作。橡胶密封镶嵌在阀板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。气动扇形盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。自动扇形盲板阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式,以适应用户的能源条件、环境条件和工况条件的要求。自动扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准;检测方法符合GB/T13927-92标准。

二、气动扇形盲板阀的主要参数:



公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
驱动源 压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

三、气动扇形盲板阀尺寸:



DN D D1 b n-φd L
300 440 395 22 12-φ22 450
350 490 445 22 12-φ22 450
400 540 495 22 16-φ22 450
450 595 550 24 16-φ22 500
500 645 600 24 16-φ22 500
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800

订货须知:
一、①气动扇形盲板阀作用产品名称与型号②气动扇形盲板阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动扇形盲板阀作用型号,请按气动扇形盲板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
