当前位置:首页 > 产品展示 > F43AX手动扇形盲板阀

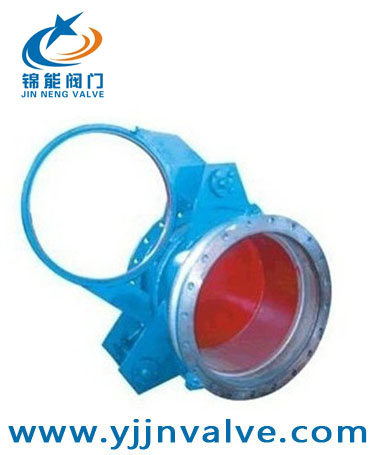

产品名称:F43AX手动扇形盲板阀

产品型号:F43AX

产品报价:¥450.00

产品特点:手动扇形盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。

F43AX手动扇形盲板阀的详细资料:

一、 F43AX手动扇形盲板阀简介:
       手动扇形盲板阀又名手动扇形盲板阀、手动翻板阀、手动扇形阀,为长结构系列,在右阀体上设有伸缩器,用于较长管路中(注:不能作为管路的补偿器),可以补偿阀门启闭过程中产生的阀体轴向位移,减小阀门的启闭力矩。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。

二、 F43AX手动扇形盲板阀的操作注意:
1、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
2、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。
3、F43X和F43AX手动扇形眼镜阀在打开左、右阀体时,应注意闸板会自动掉下,操作时禁止人站在闸板正面,以免发生危险。

三、F43AX手动扇形盲板阀连接尺寸:

DN

L

D

D1

H

A

b

n-фd

质量(kg

PN0.05MPa

PN0.15MPa

PN0.25MPa

100

210

210

170

230

202

14

4-ф18

20

22

25

150

21

265

225

260

270

18

8-ф18

25

27

30

200

230

320

280

310

350

18

8-ф18

45

50

55

250

250

375

35

330

400

18

12-ф18

74

80

88

300

270

440

395

350

450

18

12-ф22

135

145

160

350

290

490

445

380

500

18

12-ф22

165

180

195

400

310

540

495

405

550

24

16-ф22

210

230

250

450

330

595

550

430

600

26

16-ф22

260

280

300

500

350

645

600

750

680

26

20-ф22

310

340

375

600

390

755

705

830

840

28

20-ф26

400

440

485

700

430

860

810

880

1050

28

24-ф26

510

560

610

800

470

975

920

900

1150

28

24-ф30

620

680

745

900

470

1075

1020

1100

1300

28

24-ф30

760

835

915

1000

470

1175

1120

1300

1450

28

28-ф30

940

1030

1130

1200

510

1375

1320

1400

1550

28

32-ф30

1150

1300

1400

1400

510

1575

1520

1550

1700

30

36-ф30

1550

1700

1850



四、F43AX手动扇形盲板阀的注意事项:
1、用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到绝对密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
3、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。

五、F43AX手动扇形盲板阀的结构特点及用途:
      手动扇形盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杆杠中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封橡胶圈擦伤。



订货须知:
一、①F43AX手动扇形盲板阀作用产品名称与型号②F43AX手动扇形盲板阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定F43AX手动扇形盲板阀作用型号,请按F43AX手动扇形盲板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
