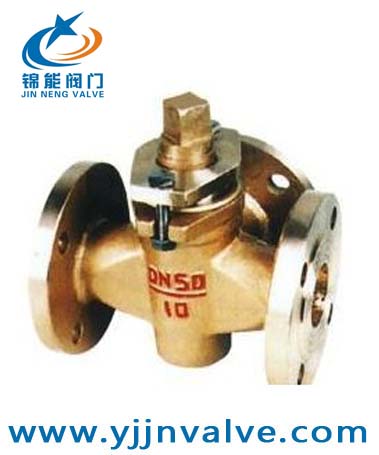

产品名称:X44W-10T三通全铜法兰旋塞阀
产品型号:X44W-10T
产品报价:¥450.00
产品特点:三通全铜法兰旋塞阀的启闭件是一个有孔的圆柱体,圆柱体与阀杆绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
X44W-10T三通全铜法兰旋塞阀的详细资料:
一、X44W-10T三通全铜法兰旋塞阀简介:
三通全铜法兰旋塞阀的启闭件是一个有孔的圆柱体,圆柱体与阀杆绕垂直于通道的轴线旋转,从而达到启闭通道的目的。法兰三通全铜旋塞阀主要供开启和关闭管道和设备介质之用。法兰三通全铜旋塞阀主要优点:适用于经常操作,启闭迅速、轻便。流体阻力小。旋塞阀结构简单,相对体积小,重量轻,便于维修。密封性能好,不受安装方向的限制,介质的流向可任意。无振动,噪声小。
二、X44W-10T三通全铜法兰旋塞阀的主要优点:
(1)适用于经常操作,启闭迅速、轻便。
(2)流体阻力小。
(3)结构简单,相对体积小,重量轻,便于维修。
(4)密封性能好
(5)不受安装方向的限制,介质的流向可任意。
(6)无振动,噪声小。
三、X44W-10T三通全铜法兰旋塞阀主要性能规范
型号 |
公称压力 PN(MPa) |
试验压力PS(MPa) | 适用介质 | 工作温度(℃) | ||||
壳体 | 密封 | |||||||
X44W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | ≤100 |
四、X44W-10T三通全铜法兰旋塞阀主要尺寸
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) | ||||||||
L | D | D1 | D2 | z-φd | □s | h | H | |||
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 | |
32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | ||
40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | ||
50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | ||
65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | ||
80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | ||
100 | 300 | 215 | 180 | 155 | 8╳φ23 | 45 | 135 | 425 | ||
125 | 350 | 245 | 210 | 185 | 8╳φ23 | 54 | 154 | 482 | ||
150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | ||
200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | ||
250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | ||
300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
五、X44W-10T三通全铜法兰旋塞阀主要材料
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X44W-1.0T | 铸铜 | 铸铜 | 铸铜 | 油浸石棉盘根 |
订货须知:
一、①X44W-10T三通全铜法兰旋塞阀作用产品名称与型号②X44W-10T三通全铜法兰旋塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X44W-10T三通全铜法兰旋塞阀作用型号,请按X44W-10T三通全铜法兰旋塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
