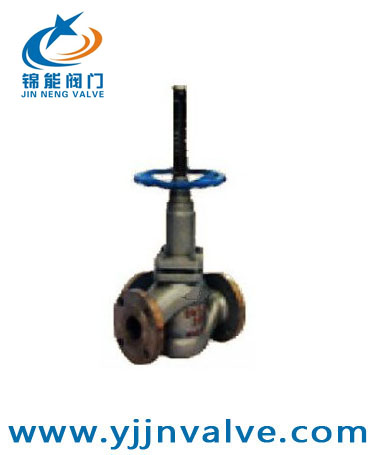

产品名称:U43SM双柱三通柱塞阀
产品型号:U43SM
产品报价:¥650.00
产品特点:双柱三通柱塞阀需要将流体从一条管线快速切换到另一条管线,或者将一条管线的流体同时分配给另外两面三条管线,以满足工艺流程的要求。
U43SM双柱三通柱塞阀的详细资料:
一、U43SM双柱三通柱塞阀简介:
双柱三通柱塞阀需要将流体从一条管线快速切换到另一条管线,或者将一条管线的流体同时分配给另外两面三条管线,以满足工艺流程的要求。活塞结构简单科学、安全可靠,启闭特别轻松灵活,操作省力,与柱塞阀相比具有启闭轻、快等优点 。 活塞环根据不同的适用介质选用材料,能全面提高它的适用范围,耐高温、耐磨、耐腐、回弹性能强等,经长时间适用,活塞环如有磨损维护时可调压增大原始状态。 广泛使用于 石油、化工、化肥、冶金、制药等生产环节 。
二、U43SM双柱三通柱塞阀工作原理:
双柱三通柱塞阀主要由阀体、阀盖、为碳素钢铸造而成,阀体密封圈从阀体中腔装入安装在阀体内,上边由上密封圈和下密封圈及隔离环、外密封圈;下边由隔离环、外密封圈、上密封圈和下密封圈被阀盖、双头螺柱、碟形弹簧垫圈、六角螺母压紧,与双柱塞保持密封。碟形弹簧垫圈可以防止密封圈、隔离环受热变形而引起的松动。阀体的柱塞由上下两段组成与密封一样有阀体中腔装入,分别与两内密封圈密封;柱塞与下阀杆的连接靠对开环、上密封座旋入柱塞的螺纹中实现,然后由锁紧垫圈锁紧。阀体内镶入密封座套,即可与阀杆的锥形密封面密封,又可做为下密封环的镶入座。上密封圈镶入在阀盖内孔隔离环之间,在隔离环和阀杆之间装入填料,阀杆的密封靠填料,填料用柔性石墨纤维编织而成;填料下设填料垫,用阀盖压紧密封。阀杆螺母安装在阀盖的上部,在阀杆螺母的台肩处上下各装一个推力轴承,使操作省力。手轮安装在阀杆螺母上,用螺母压紧,这样旋转手轮就可以开启或关闭柱塞阀。
双柱三通柱塞阀的开启和关闭靠柱塞,当柱塞的上部分被提升到隔离环中间通孔的上平面时,下部柱塞仍在柱塞下部隔离环内,此时柱塞阀半开启,进口介质便通过上下隔离环中间流入或流出,流体有一条管线流动,另一条管线仍然关闭。当柱塞阀下部柱塞提升到下部隔离环上面时,此时柱塞阀全开启介质将同时从另一条管线流动;当柱塞下降,上部柱塞降到隔离环中间通孔的上平面时,流体有一条管线关闭。直到下部柱塞降到下部隔离环下,此时下部柱塞 起限位作用,柱塞阀便关闭,阻止介质流动。
三、U43SM双柱三通柱塞阀连接尺寸:
DN(mm)
尺寸(mm) |
U43SM-16C(P)
|
||||||||||
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
325
|
375
|
425
|
475
|
W
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
1000
|
D
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
K
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
T
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
n-φ
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-33
|
12-25
|
12-25
|
16-25
|
16-30
|
DN(mm)
尺寸(mm) |
U43SM-25C(P)
|
||||||||||
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
325
|
375
|
425
|
475
|
W
|
200
|
240
|
270
|
310
|
340
|
400
|
520
|
640
|
760
|
900
|
1000
|
D
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
460
|
550
|
610
|
K
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
T
|
20
|
22
|
22
|
24
|
28
|
30
|
34
|
36
|
40
|
44
|
48
|
n-φ
|
4-18
|
8-18
|
8-18
|
8-23
|
8-25
|
8-25
|
12-25
|
12-30
|
16-30
|
16-34
|
16-34
|
订货须知:
一、①U43SM双柱三通柱塞阀作用产品名称与型号②U43SM双柱三通柱塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定U43SM双柱三通柱塞阀作用型号,请按U43SM双柱三通柱塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
