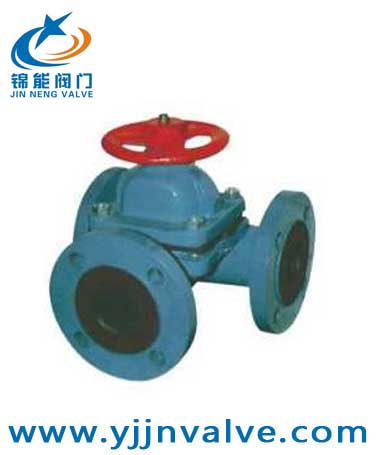

产品名称：G49J三通衬胶隔膜阀
产品型号：G49J
产品报价：¥650.00
产品特点：衬胶阀门是具有开关和流量调节双重功能，可以方便的开、关气路，而不影响流量，保证了流量的重复性；开起缓慢，减小了瞬间管道压力对仪表的冲击力。
G49J三通衬胶隔膜阀的详细资料：
一、G49J三通衬胶隔膜阀简介：
衬胶阀门是具有开关和流量调节双重功能，可以方便的开、关气路，而不影响流量，保证了流量的重复性；开起缓慢，减小了瞬间管道压力对仪表的冲击力。相当加了一个阻尼器,从而大大提针型阀的使用寿命；衬胶阀门专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
二、G49J三通衬胶隔膜阀零件材料：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低不锈钢耐酸铸钢 |
||
|
Z |
C |
P |
R |
P |
R |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
35 |
1cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) |
|||||
|
4 |
隔膜 |
FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶） |
|||||
|
5 |
支架 |
WCB |
CF8 |
CF8 |
|||
|
6 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
7 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
手轮 |
WCB |
WCB |
WCB |
|||
三、G49J三通衬胶隔膜阀尺寸及重量：
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
质量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33．5 |
订货须知：
一、①G49J三通衬胶隔膜阀作用产品名称与型号②G49J三通衬胶隔膜阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定G49J三通衬胶隔膜阀作用型号，请按G49J三通衬胶隔膜阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
