当前位置:首页 > 产品展示 > X47W-10油密封旋塞阀

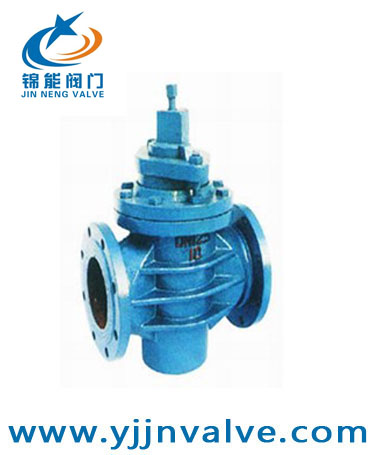

产品名称:X47W-10油密封旋塞阀

产品型号:X47W-10

产品报价:¥650.00

产品特点:X47W-10油密封旋塞阀是历史上最早被人们采用的阀件。

X47W-10油密封旋塞阀的详细资料:

一、X47W-10油密封旋塞阀简介:
   油密封旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

二、X47W-10油密封旋塞阀的优点:
1、旋塞阀用于经常操作,启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、旋塞阀结构简单,相对体积小,重量轻,便于维修。
4、密封性能好
5、不受安装方向的限制,介质的流向可任意。
6、无振动,噪声小。

三、X47W-10油密封旋塞阀的结构特点及选用:
      油密封旋塞阀流体直流通过,阻力小,启闭方便、迅速,旋塞阀在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构,以至一个阀可以获得两个、三个、甚至四个不同的流道,这样可以简化管道系统的设计,减少阀门门用量以及设备中需要的一些连接配件。旋塞阀是历史上最早被人们采用的阀件。由于结构简单,开闭迅速塞子旋转1/4Q圈就能完成开闭动作,操作方便,流体阻力小,至今仍被广泛使用。目前主要用于低压,小口径和介质温度不高的情况下,根据旋塞阀的结构特点和设计上所能达到的功能,可以按下列原则选用。

四、X47W-10油密封旋塞阀主要尺寸:



型号

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

f

b

z-φd

□s

h

H

X44T-1.0

15

80

95

65

45

2

14

4-φ14

14

26

99

20

90

105

75

55

2

16

4-φ14

14

34

124

25

110

115

85

65

2

16

4-φ14

17

38

133

32

115

135

100

78

2

18

4-φ18

18

45

152

40

150

145

110

85

3

18

4-φ18

26

55

212

50

170

160

125

100

3

20

4-φ18

28

74

260

65

220

180

145

120

3

20

4-φ18

32

82

295

80

250

195

160

135

3

22

4-φ18

40

95

327

100

300

215

180

155

3

26

8-φ18

45

135

425

125

350

245

210

185

3

24

8-φ18

54

154

482

150

400

280

240

210

3

24

8-φ23

62

172

512

200

450

335

295

265

3

24

8-φ23

75

195

605

250

530

390

350

320

3

28

12-φ23

85

230

660

300

580

440

400

368

4

30

12-φ23

100

263

760

订货须知:
一、①X47W-10油密封旋塞阀作用产品名称与型号②X47W-10油密封旋塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X47W-10油密封旋塞阀作用型号,请按X47W-10油密封旋塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
