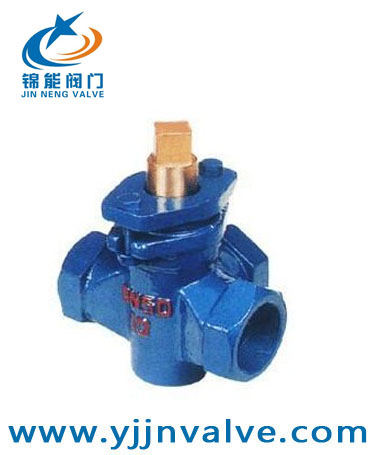

产品名称:X14T三通铜芯内螺纹旋塞阀
产品型号:X14T
产品报价:¥650.00
产品特点:三通铜芯内螺纹旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。
X14T三通铜芯内螺纹旋塞阀的详细资料:
一、X14T三通铜芯内螺纹旋塞阀简介:
三通铜芯内螺纹旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料;可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封,适合用于高冲刷性的气固。液固相介质。如PVC、尿素、本酐、烧碱生产装置中,或对外泄漏要求高介质,如HF,光气等,介质可双向流动,安装方向不受限制,实现在线维修,使用更方便独特的设计可防止静电,安全防火,使用安全。
二、提升式旋塞阀
提升式旋塞阀有多种结构形式,提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升,旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力;关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。双密封提升式旋塞阀为软密封结构。旋塞体为三块板组合而成圆柱形塞体,两侧的板上镶嵌橡胶密封面,中间为圆柱形楔塞。开启阀门时传动机构使旋塞上升,带动两侧板收拢,使组合塞体和阀门密封面脱离后,再带动塞体旋转90度到阀门全开位置。关闭阀门时传动机构使组合塞体转动90度至关闭位置后,再推动塞体下降,两侧板与阀体底部接触后不再下移,中间楔塞继续下降,通过斜面的推动两侧板相进出口端移动,使侧板的软密封面与阀体密封面接触后受到压缩而达到密封。双密封提升式旋塞阀具有双阻塞和排放功能,阀门上设有压力平衡装置,以防系统异常升压,并能减少阀门启闭瞬间的阻力。由于密封圈被压缩后金属面相互接触,阀门具有防火功能。阀门的维护十分方便,可在不把阀体从管线拆卸的情况下,通过拆卸阀体底部的端盖就能把两侧板从阀体中取出更换。因此也被广泛应用于石油、天然气、冶金矿山、煤气工程、轻工纺织、船舶码头、食品以及环保水处理等各行业作调节、启闭管线流体之用。
三、X14T三通铜芯内螺纹旋塞阀主要尺寸:
公称通径
DN(mm) |
管螺纹
G |
尺寸(mm)
|
|||
H
|
L
|
h
|
□S
|
||
15
|
1/2
|
117
|
85
|
30
|
12
|
20
|
3/4
|
126
|
90
|
34
|
16
|
25
|
1
|
160
|
110
|
42
|
18
|
32
|
11/4
|
176
|
130
|
48
|
18
|
40
|
11/2
|
210
|
150
|
64
|
26
|
50
|
2
|
238
|
170
|
76
|
28
|
65
|
21/2
|
250
|
220
|
80
|
30
|
80
|
3
|
340
|
250
|
115
|
38
|
100
|
4
|
350
|
300
|
125
|
42
|
订货须知:
一、①X14T三通铜芯内螺纹旋塞阀作用产品名称与型号②X14T三通铜芯内螺纹旋塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X14T三通铜芯内螺纹旋塞阀作用型号,请按X14T三通铜芯内螺纹旋塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
