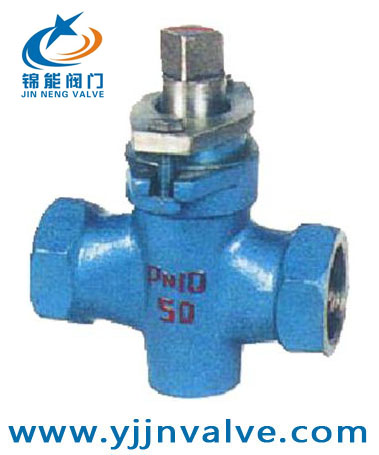

产品名称:X13W二通内螺纹不锈钢旋塞阀
产品型号:X13W
产品报价:¥650.00
产品特点:旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
X13W二通内螺纹不锈钢旋塞阀的详细资料:
一、X13W二通内螺纹不锈钢旋塞阀简介:
二通内螺纹不锈钢旋塞阀是通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形,这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
二、X13W二通内螺纹不锈钢旋塞阀的用途:
旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。旋塞阀的通道有多种形式,常见的直通式主要用于截断流体,三通和四通式旋塞阀适用于流体换向。旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。适用于经常操作,启闭迅速、轻便。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分,可分为直通式、三通式和四通式三种。
三、X13W二通内螺纹不锈钢旋塞阀注意事项:
要留有阀柄旋转的位置,不能用作节流,带传动机构的旋塞阀应直立安装;产品参数类型其他零部件及配件其他通道形式其他标准其他流动方向其他压力范围见说明公称通径见说明外形微型适用范围见说明试验压力见说明用途排污连接形式其他结构形式其他驱动方式其他阀体材料合金钢适用温度见说明压力环境其他介质温度说明见说明口径见说明工作压力见说明驱动装置见说明重量见说明生产标准见说明产品别名见说明。
四、X13W二通内螺纹不锈钢旋塞阀主要尺寸:
公称压力 |
公称通径 |
尺寸(mm) |
|||||
L |
□s |
□s1 |
h1 |
H |
|
||
15 |
1/2 |
85 |
30 |
12 |
26 |
99 |
|
20 |
3/4 |
90 |
36 |
16 |
34 |
124 |
|
25 |
1 |
110 |
46 |
18 |
38 |
133 |
|
32 |
11/4 |
130 |
55 |
18 |
45 |
152 |
|
40 |
11/2 |
150 |
60 |
26 |
55 |
212 |
|
50 |
2 |
170 |
75 |
28 |
74 |
260 |
|
65 |
21/2 |
220 |
90 |
32 |
82 |
295 |
|
五、X13W二通内螺纹不锈钢旋塞阀主要零件材料:
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
X13W-1.O |
铸铁 |
铸铁 |
铸铁 |
油浸石棉盘根 |
X13T-1.0 |
铸铁 |
铸铜 |
铸铁 |
|
X13W-1.0T |
铸铜 |
铸铜 |
铸铜 |
|
X13W-1.0P |
不锈钢 |
不锈钢 |
不锈钢 |
|
X13W-1.0R |
钼二钛 |
钼二钛 |
钼二钛 |
订货须知:
一、①X13W二通内螺纹不锈钢旋塞阀作用产品名称与型号②X13W二通内螺纹不锈钢旋塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X13W二通内螺纹不锈钢旋塞阀作用型号,请按X13W二通内螺纹不锈钢旋塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
