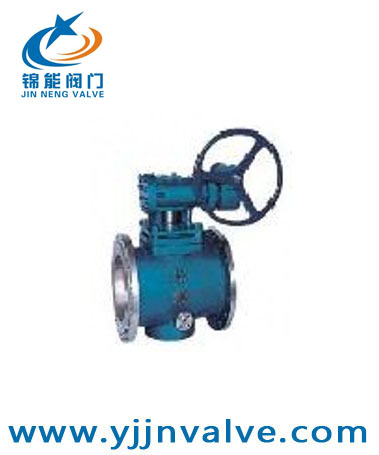

产品名称:BX343F涡轮保温旋塞阀
产品型号:BX343F
产品报价:¥650.00
产品特点:涡轮保温旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
BX343F涡轮保温旋塞阀的详细资料:
一、BX343F涡轮保温旋塞阀简介:
涡轮保温旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形,在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形;这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构,以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
二、BX343F涡轮保温旋塞阀的用途与特点:
旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封。介质可双向流动,安装方向不受限制,实现在线维修,使用更方便, 独特的设计可防止静电,安全防火,使用安全。
三、BX343F涡轮保温旋塞阀的工作原理:
用带通孔的塞体作为启闭件的阀门,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为旋塞阀的塞体多为圆锥体与阀体的圆锥孔面配合组成密封副;旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。
四、BX343F涡轮保温旋塞阀的外形尺寸:
磅级 |
尺寸 |
d |
L |
D |
D1 |
D2 |
b |
z-φd |
f |
Lo |
H |
X |
W |
150 |
1/2 |
13 |
108 |
89 |
60 |
35 |
- |
4-16 |
2 |
149 |
121 |
145 |
160 |
3/4 |
19 |
117 |
98 |
70 |
43 |
- |
4-16 |
2 |
149 |
121 |
150 |
180 |
|
1 |
25 |
140 |
128 |
79 |
51 |
11 |
4-16 |
2 |
181 |
124 |
160 |
200 |
|
21/2 |
38 |
165 |
127 |
98 |
73 |
14 |
4-16 |
2 |
229 |
140 |
160 |
220 |
|
2 |
51 |
178 |
152 |
121 |
92 |
16 |
4-19 |
2 |
305 |
159 |
170 |
240 |
|
21/2 |
64 |
191 |
178 |
140 |
105 |
17 |
4-19 |
2 |
460 |
191 |
185 |
260 |
|
3 |
76 |
203 |
191 |
152 |
127 |
19 |
4-19 |
2 |
460 |
191 |
195 |
280 |
|
4 |
102 |
229 |
229 |
191 |
157 |
24 |
8-19 |
2 |
762 |
229 |
210 |
300 |
|
6 |
152 |
267 |
279 |
241 |
216 |
25 |
8-22 |
2 |
- |
536 |
222 |
305 |
|
8 |
203 |
292 |
343 |
298 |
270 |
29 |
8-22 |
2 |
- |
565 |
400 |
460 |
|
10 |
254 |
330 |
406 |
362 |
324 |
30 |
12-25 |
2 |
- |
616 |
400 |
460 |
|
300 |
1/2 |
13 |
140 |
95 |
67 |
35 |
14 |
4-16 |
2 |
149 |
121 |
400 |
460
|
3/4 |
19 |
152 |
117 |
83 |
43 |
16 |
4-19 |
2 |
149 |
121 |
400
|
460
|
|
1 |
25 |
159 |
124 |
89 |
51 |
17 |
4-19 |
2 |
181 |
124 |
400
|
460
|
|
21/2 |
38 |
191 |
156 |
114 |
73 |
21 |
4-22 |
2 |
229 |
140 |
400
|
460
|
|
2 |
51 |
216 |
165 |
127 |
92 |
22 |
8-19 |
2 |
305 |
159 |
400
|
460
|
|
21/2 |
64 |
241 |
191 |
149 |
105 |
25 |
8-22 |
2 |
460 |
191 |
400
|
460
|
|
3 |
76 |
283 |
210 |
168 |
127 |
29 |
8-22 |
2 |
460 |
191 |
400
|
460
|
|
4 |
102 |
305 |
254 |
200 |
157 |
32 |
8-22 |
2 |
762 |
229 |
400
|
460
|
|
6 |
152 |
403 |
318 |
270 |
216 |
37 |
12-22 |
2 |
- |
546 |
400
|
460
|
|
8 |
203 |
419 |
381 |
300 |
270 |
41 |
12-25 |
2 |
- |
565 |
400 |
460 |
|
10 |
254 |
457 |
445 |
387 |
324 |
48 |
16-29 |
2 |
- |
616 |
400 |
460 |
订货须知:
一、①BX343F涡轮保温旋塞阀作用产品名称与型号②BX343F涡轮保温旋塞阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定BX343F涡轮保温旋塞阀作用型号,请按BX343F涡轮保温旋塞阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
