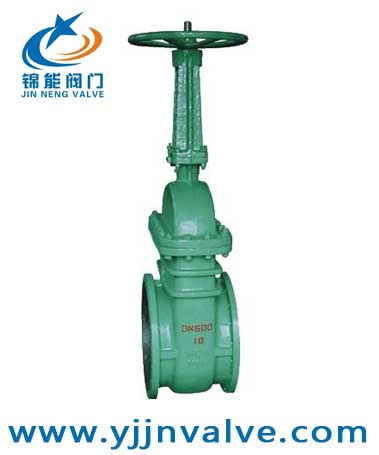

产品名称:NKZ44H真空闸阀
产品型号:NKZ44H
产品报价:¥650.00
产品特点:真空闸阀,国标闸阀,铸钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
NKZ44H真空闸阀的详细资料:
一、NKZ44H真空闸阀简介:
真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。真空闸阀,国标闸阀,铸钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封,大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
二、NKZ44H真空闸阀工作原理:
开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程>来确定。真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。 真空隔离闸阀,国标闸阀,铸钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
三、NKZ44H真空闸阀主要尺寸及重量:
公称通径 |
公称压力 |
主要外形尺寸和连接尺寸/mm |
阀门 |
附法兰尺寸/mm |
||||||||||
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
W |
h |
D0 |
Dn |
|||
50 |
1.O |
250 |
345 |
160 |
125 |
1OO |
16 |
3 |
4-18 |
250 |
28 |
45 |
49 |
58 |
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
48 |
64 |
75 |
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
4-18 |
300 |
55 |
50 |
78 |
97 |
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
72 |
52 |
96 |
110 |
|
125 |
325 |
570 |
245 |
21O |
185 |
22 |
3 |
8-18 |
350 |
106 |
60 |
120 |
136 |
|
150 |
350 |
725 |
280 |
240 |
21O |
24 |
3 |
8-18 |
350 |
146 |
60 |
145 |
163 |
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
8-18 |
400 |
220 |
62 |
202 |
223 |
|
250 |
450 |
890 |
390 |
350 |
320 |
28 |
3 |
12-23 |
400 |
315 |
62 |
225 |
278 |
|
300 |
500 |
1070 |
440 |
400 |
368 |
28 |
3 |
12-23 |
450 |
398 |
65 |
303 |
330 |
|
350 |
550 |
1320 |
500 |
460 |
428 |
30 |
4 |
16-23 |
550 |
530 |
65 |
351 |
382 |
|
400 |
600 |
1450 |
565 |
515 |
482 |
32 |
4 |
16-25 |
550 |
690 |
65 |
398 |
432 |
|
450 |
650 |
1560 |
615 |
565 |
532 |
32 |
4 |
20-25 |
600 |
870 |
70 |
460 |
485 |
|
500 |
700 |
1720 |
670 |
620 |
585 |
34 |
4 |
20-25 |
650 |
1080 |
78 |
500 |
535 |
|
600 |
800 |
1880 |
780 |
725 |
685 |
36 |
5 |
20-30 |
700 |
1350 |
90 |
600 |
636 |
|
700 |
900 |
2085 |
895 |
840 |
800 |
40 |
5 |
24-30 |
750 |
1950 |
90 |
690 |
726 |
|
800 |
1OOO |
2590 |
101O |
950 |
905 |
44 |
5 |
24-34 |
800 |
2500 |
106 |
790 |
826 |
|
50 |
1.6 |
250 |
345 |
160 |
125 |
1OO |
16 |
3 |
4-18 |
250 |
28 |
48 |
49 |
58 |
65 |
270 |
395 |
180 |
145 |
120 |
18 |
3 |
4-18 |
250 |
40 |
50 |
64 |
75 |
|
80 |
280 |
425 |
195 |
160 |
135 |
20 |
3 |
8-18 |
300 |
58 |
52 |
78 |
91 |
|
100 |
300 |
51O |
215 |
180 |
155 |
20 |
3 |
8-18 |
300 |
75 |
52 |
96 |
110 |
|
125 |
325 |
570 |
245 |
21O |
185 |
22 |
3 |
8-18 |
350 |
110 |
60 |
120 |
136 |
|
150 |
350 |
725 |
280 |
240 |
21O |
24 |
3 |
8-23 |
350 |
150 |
60 |
145 |
163 |
|
200 |
400 |
820 |
335 |
295 |
265 |
26 |
3 |
12-23 |
400 |
223 |
62 |
201 |
223 |
|
250 |
450 |
890 |
405 |
355 |
320 |
30 |
3 |
12-25 |
450 |
326 |
68 |
253 |
278 |
|
300 |
500 |
1070 |
460 |
41O |
375 |
30 |
3 |
12-25 |
550 |
432 |
70 |
303 |
330 |
|
350 |
550 |
1320 |
520 |
470 |
435 |
34 |
4 |
16-25 |
600 |
572 |
78 |
351 |
382 |
|
400 |
600 |
1450 |
580 |
525 |
485 |
36 |
4 |
16-30 |
650 |
740 |
90 |
398 |
432 |
|
450 |
650 |
1560 |
640 |
585 |
545 |
40 |
4 |
20-30 |
700 |
955 |
95 |
450 |
485 |
|
500 |
700 |
1720 |
705 |
650 |
608 |
44 |
4 |
20-34 |
750 |
1195 |
98 |
500 |
535 |
|
600 |
800 |
1880 |
840 |
770 |
718 |
48 |
5 |
20-41 |
800 |
1455 |
105 |
600 |
636 |
|
700 |
900 |
2085 |
g1O |
840 |
788 |
50 |
5 |
24-41 |
850 |
211O |
11O |
690 |
726 |
|
800 |
1OOO |
2590 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
950 |
2630 |
115 |
790 |
826 |
四、NKZ44H真空闸阀试验压力:
公称压力 |
试验压力 |
||
壳体强度试验 |
上密封试验 |
密封试验 |
|
1.0 |
1.5 |
1.1 |
1.1 |
1.6 |
2.4 |
1.8 |
1.8 |
2.5 |
3.8 |
2.8 |
2.8 |
4.0 |
6.O |
4.4 |
4.4 |
6.4 |
8.6 |
7.O |
7.0 |
1O.O |
15.O |
11.O |
11.O |
订货须知:
一、①NKZ44H真空闸阀作用产品名称与型号②NKZ44H真空闸阀作用口径,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定NKZ44H真空闸阀作用型号,请按NKZ44H真空闸阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
