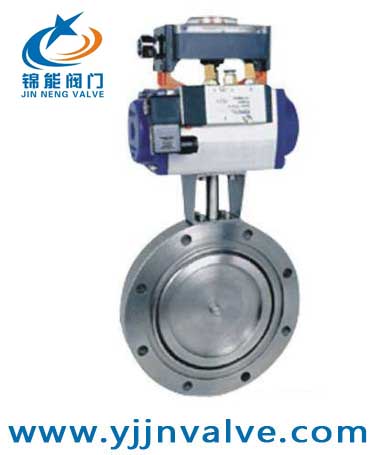

产品名称：GIQ气动高真空蝶阀
产品型号：GIQ
产品报价：￥650.00
产品特点：气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流，气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
GIQ气动高真空蝶阀的详细资料：
一、GIQ气动高真空蝶阀简介：
气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流，气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
二、GIQ气动高真空蝶阀的主要性能：
1、漏率：≤1.3×10-9Pa.M3/S；
2、适用压力范围：1.3×10-5Pa～3×105Pa;
3、工作温度：氟橡胶-25℃～+150℃；
4、安装位置：任意；
5、气源压力：0.4－0.6Mpa；
6、阀板两侧压力差与阀门开、关无关；
7、寿命：≥10000次。
三、GIQ气动高真空蝶阀尺寸：
|
公称通径（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
800 |
|
连接法兰 |
JB/T919 GB/T6070 |
|||||||||||||||
|
漏气速率（L/s） |
133.3х10-6 |
133.3х10-5 |
||||||||||||||
|
通导能力（L/s） |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
8535 |
10912 |
13558 |
16202 |
22418 |
41357 |
|
气缸直径 mm |
50 |
63 |
80 |
100 |
125 |
|||||||||||
|
适用范围（Pa） |
133.3х10-6 ~ 101х103 |
|||||||||||||||
|
介质温度（℃） |
-25~80 |
|||||||||||||||
|
电磁换向阀电源 |
220/50 |
|||||||||||||||
|
电磁换向阀功率（W） |
10 |
|||||||||||||||
|
气源压力（MPa） |
0.4~0.6 |
|||||||||||||||
|
启闭时间（S） |
＜3 |
|||||||||||||||
|
开阀时，阀板两侧压力差（KPa） |
≤101 |
|||||||||||||||
四、GIQ气动高真空蝶阀主要零材料：
|
零件名称 |
阀体和蝶板 |
构件 |
密封垫（阀体、蝶板） |
|
材料 |
碳素钢（镀镍） |
2Cr13 |
丁腈橡胶 |
|
不锈钢 |
不锈钢 |
丁腈橡胶/氟橡胶 |
订货须知：
一、①GIQ气动高真空蝶阀作用产品名称与型号②GIQ气动高真空蝶阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GIQ气动高真空蝶阀作用型号，请按GIQ气动高真空蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
