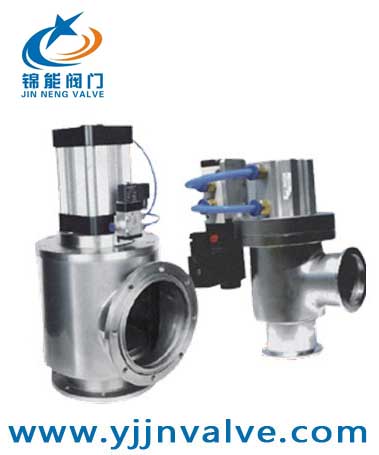

产品名称：GDQ型气动高真空挡板阀
产品型号：GDQ
产品报价：¥650.00
产品特点：气动高真空挡板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
GDQ型气动高真空挡板阀的详细资料：
一、GDQ型气动高真空挡板阀简介：
气动高真空挡板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的，GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式，适用的工作介质为空气及非腐蚀性气体。
二、活套法兰连接及外形尺寸：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
n-ΦC
|
DNy(预抽口)
|
n-Mb
|
法兰标准
|
||
|
GDQ-J50
|
50
|
110
|
90
|
276
|
70
|
4-Φ9
|
|
|
GB/T6070
|
||
|
GDQ-J63
|
63
|
130
|
110
|
283
|
88
|
||||||
|
GDQ-J80
|
80
|
145
|
125
|
314
|
88
|
8-Φ9
|
|||||
|
GDQ-J100
|
100
|
165
|
145
|
338
|
108
|
||||||
|
GDQ-J125
|
125
|
200
|
175
|
424
|
128
|
8-Φ11
|
|||||
|
GDQ-J(S)150
|
150
|
220
|
195
|
482
|
138
|
DN40(GB4982)
|
JB919
|
||||
|
GDQ-J(S)160
|
160
|
225
|
200
|
482
|
138
|
GB/T6070
|
|||||
|
GDQ-J(S)200
|
200
|
285
|
260
|
620
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
||||
|
GDQ-J(S)250
|
250
|
335
|
310
|
655
|
208
|
DN63(GB/T6070)
|
|||||
|
GDQ-J(S)300
|
300
|
380
|
350
|
783
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
|||
|
GDQ-J(S)320
|
320
|
425
|
395
|
789
|
250
|
12-Φ14
|
GB/T6070
|
||||
|
GDQ-J(S)400
|
400
|
510
|
480
|
1210
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
16-M12
|
|||
|
GDQ-J(S)400
|
400
|
500
|
465
|
1210
|
330
|
8-M16
|
JB919
|
||||
|
GDQ-J(S)500
|
500
|
610
|
580
|
1270
|
360
|
DN125(GB/T6070)
|
16-M10
|
GB/T6070
|
|||
|
GDQ-J(S)600
|
600
|
710
|
670
|
1562
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
12-M18
|
JB919
|
||
|
GDQ-J(S)630
|
630
|
750
|
720
|
1562
|
450
|
20-Φ14
|
20-M10
|
GB/T6070
|
|||
|
GDQ-J(S)800
|
800
|
920
|
890
|
1900
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
24-M10
|
三、GDQ型气动高真空挡板阀主要技术性能：
|
公称通径 |
5mm |
|
适用范围 |
105～1.3×10-4Pa |
|
阀门漏率 |
≤1.3×10-4Pa.L/S. |
|
适用温度 |
-30～+50℃ |
|
线围温升 |
≤65℃ |
|
电源电压 |
220V/50Hz |
|
安装方向 |
垂直或水平 |
订货须知：
一、①GDQ型气动高真空挡板阀作用产品名称与型号②GDQ型气动高真空挡板阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GDQ型气动高真空挡板阀作用型号，请按GDQ型气动高真空挡板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
