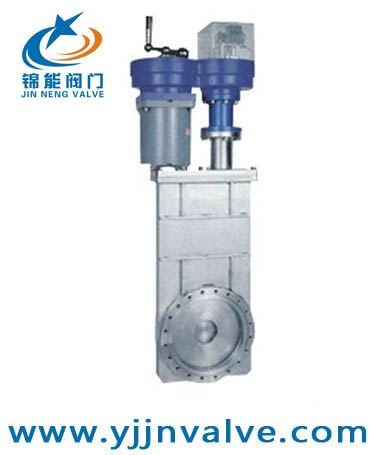

产品名称：CCD电动超高真空插板阀
产品型号：CCD
产品报价：咨询
产品特点：以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门；电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。
CCD电动超高真空插板阀的详细资料：
一、CCD电动超高真空插板阀简介：
电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭，阀门用于接通或切断真空管路中的气流，适用介质为纯净空气和非腐蚀性气体。特点有：以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭，阀门用于接通或切断真空管路中的气流；电动超高真空插板阀是在1.3×10-7～105Pa的真空系统中用来开启或隔断气流的阀门。
二、CCD电动超高真空插板阀特点：
1. 结构紧凑、体积小、薄、轻；
2.通导能力大；
3.能通过气体、液体、固体、下料和取样等；
4.阀体成型采用新工艺，强度高，变形小，配用直线气缸，装有磁性开关，有指示灯显示开关位置；
5.钢球架小车装有调节螺杆，速度快慢不会憋死
三、CCD电动超高真空插板阀技术参数：
|
适用范围 |
105～1.3×10-7Pa |
|
阀门漏率 |
≤1.3×10-7Pa.L/S.DN≤200 |
|
适用温度 |
-30～+150℃ |
|
阀门开启时阀板两侧的压差 |
≤2.7×103Pa. |
|
气源压力 |
0.4～0.6MPa |
四、CCD电动超高真空插板阀外形连接尺寸：
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法兰标准 |
|
CCQ-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
65 |
8-M8 |
GB6071 |
|
CCQ-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
80 |
8-M8 |
|
|
CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
80 |
16-M8 |
|
|
CCQ-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
95 |
16-M8 |
|
|
CCQ-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
95 |
20-M8 |
|
|
CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
115 |
24-M8 |
|
|
CCQ-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
574 |
350 |
140 |
24-M10 |
JB5278 |
|
CCQ-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
420 |
140 |
32-M10 |
|
|
CCQ-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
440 |
140 |
36-M10 |
JB5278 |
|
CCQ-400 |
400 |
110 |
456 |
497 |
454 |
480 |
440 |
436 |
1666 |
810 |
536 |
180 |
36-M12 |
|
|
CCQ-500 |
500 |
135 |
595 |
590 |
555 |
580 |
540 |
536 |
1835 |
870 |
640 |
220 |
40-M12 |
|
|
CCQ-630 |
630 |
135 |
690 |
700 |
658 |
680 |
639 |
635 |
1930 |
960 |
780 |
280 |
40-M16 |
|
|
CCQ-800 |
800 |
150 |
880 |
890 |
855 |
880 |
835 |
831 |
2200 |
1100 |
950 |
350 |
60-M16 |
五、CCD电动超高真空插板阀主要零件材料
阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶
电动超高真空插板阀主要技术性能
适用范围：105~1.3×10-7Pa
阀门漏率：≤1.3×10-7Pa.L/S(DN≤200)；≤6.7×10-7Pa.L/S(DN≤250)
适用温度：30~+150℃
阀门开启时阀板两侧的压差：≤2.7×103Pa
电源：220V/50Hz
订货须知：
一、①CCD电动超高真空插板阀作用产品名称与型号②CCD电动超高真空插板阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定CCD电动超高真空插板阀作用型号，请按CCD电动超高真空插板阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
