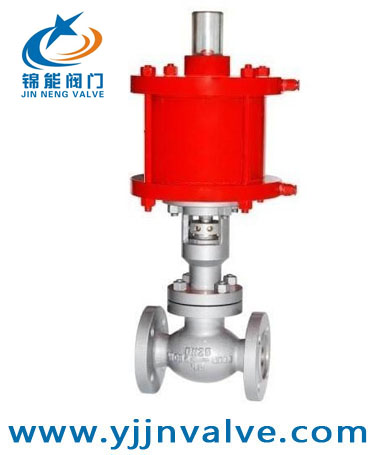

产品名称：QPG气动程控截止阀
产品型号：QPG
产品报价：￥650.00
产品特点：QPG气动程控截止阀主要用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合；它是气体分离（PSA法）装置中应用最广泛的阀门。
QPG气动程控截止阀的详细资料：
一、QPG气动程控截止阀简介：
QPG气动程控截止阀主要用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合；它是气体分离（PSA法）装置中应用最广泛的阀门；气动程控截止阀主要由气缸部分、填料函支架部分、阀体阀芯部分组成。当控制器按事先编好的程序对某个电磁阀输出一个电信号，该电磁阀换向动作，使带压仪表空气通过电磁阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启；切断电磁阀电信号，使活塞反向运行使阀门关闭。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减磨成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。本阀门设计有独特的防冲刷结构，能使95%以上的气体冲刷在密封片防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。双向耐压零泄漏；无磨损、无冲击、寿命长；抗分子筛粉 尘。结构简单可靠、密封良好、动作时间短、密封寿命长。
二、QPG气动程控截止阀性能规范：
|
规格（DN）
|
15
|
20
|
25
|
32
|
40
|
50
|
|
公称压力（Mpa）
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
|
密封试验压力（Mpa）
|
4.4
|
4.4
|
4.4
|
4.4
|
4.4
|
4.4
|
|
阀体强度试验压力（Mpa）
|
6
|
6
|
6
|
6
|
6
|
6
|
|
工作温度（℃）
|
－40℃∽200℃或－40℃∽425℃，
按订货技术要求
|
|||||
|
适用介质
|
水、蒸汽、油品、气体
|
|||||
|
阀瓣开启高度（mm）
|
15
|
18
|
18
|
22
|
27
|
30
|
三、QPG气动程控截止阀的连接尺寸（mm）：
|
DN |
L |
D |
D1 |
D2 |
b |
z－Ф |
|
15 |
130 |
95 |
65 |
45 |
14 |
4－Ф14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4－Ф14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4－Ф14 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4－Ф18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4－Ф18 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4－Ф18 |
|
65 |
290 |
180 |
145 |
120 |
16 |
8－Ф18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8－Ф18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8－Ф23 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8－Ф25 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8－Ф25 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12－Ф25 |
订货须知：
一、①QPG气动程控截止阀作用产品名称与型号②QPG气动程控截止阀作用口径，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定QPG气动程控截止阀作用型号，请按QPG气动程控截止阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
