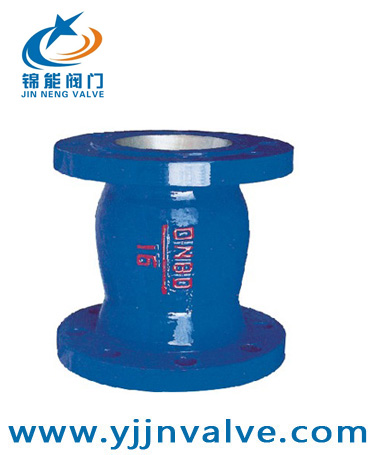

一、HC42X消声止回阀主要结构：
     消声止回阀主要由阀体、阀座、阀芯、阀瓣、导套及弹簧等零件组成，内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很 短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵 的损坏。

二、HC42X消声止回阀根据其结构和安装方式：
1、H42T静音式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大 口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流 动或倒流时，减弱水力冲击。
2、阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样 （可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导 向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与 阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、阀瓣围绕阀座内的销轴旋转的止回阀；碟式止回阀结构简单，只能安装在水平管道上，密封性较好
4、阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大
5、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。

三、HC42X消声止回阀主要技术参数和材质：
型  号： DRVZ-1O DRVZ-16 DRVZ-25Q
公称压力： PNlOMPa PNl6MPa PN25MPa
公称通径： DN50～350mm
最高工作压力： 1．0MPa 1．6MPa 25MPa
密封试验压力： 1．0MPa 1．6MPa 25MPa
壳体试验压力： 1．5MPa 2．4MPa 375MPa
主要零件材料： 阀体、导流体 灰铸铁、球墨铸铁
阀座、轴承 铝青铜或铭不锈钢
阀瓣、轴  铝青铜或铭不锈钢

四、HC42X消声止回阀主要技术参数：

五、HC42X消声止回阀主要连接尺寸(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)

订货须知：
一、①HC42X消声止回阀作用产品名称与型号②HC42X消声止回阀作用口径③作用是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HC42X消声止回阀作用型号，请按HC42X消声止回阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
