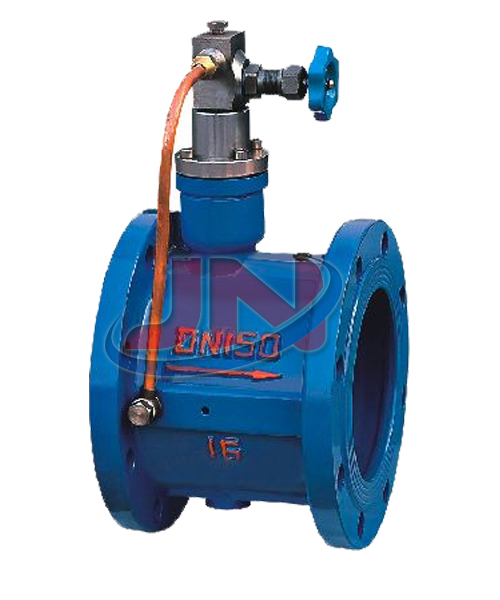

产品名称:消声缓闭止回阀

产品型号:HH48X

产品报价:¥660.00

产品特点:HH48X消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀(微量调节阀)组成。

消声缓闭止回阀的详细资料:

一、工作原理:
   消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀板平稳推开。在此同时,进口的压力介质周日入储油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端,使小气缸内的活塞杆伸出,当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置,顶住阀瓣不全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用,阀瓣被活塞杆项住,活塞后腔的压力通过针型阀缓慢进入储油缸,阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭,达到了既防电机逆转又起到了消降水锤静音的作用。

二、安装:
1.  消声缓闭止回阀可以水平安装(箭头平行水平地面),也可以垂直安装(箭头与水平地面垂直方向),一般DN大于400的最好采用水平方向安装。
2. 安装前应对管道进行清洗,对闪光灯全面检查,确保无损之后再装入管路,装入时注意箭头所指方向与介质运行方向一致。
3.  在该阀的进口处应安装过滤器,出口处要安装一台蝶阀或闸阀,以便于该阀门及其它设备维修。
4. 在坚固法兰连接螺栓时,应注意对称均匀坚固。



三、主要外形尺寸:

公称通径
尺寸(mm)
公称通径
尺寸(mm)
DN(mm)
L
H
H1
DN(mm)
L
H
H1
40
140
200
88
350
290
480
297
50
150
215
98
400
310
550
324
65
170
225
108
450
330
585
351
80
180
235
118
500
350
640
379
100
190
280
130
600
390
720
434
125
200
290
148
700
430
780
491
150
210
310
172
800
470
840
549
200
230
350
210
900
510
990
600
250
250
415
240
1000
550
1050
655
300
270
450
264
1200
630
1210
770



四、消声缓闭止回阀主要零部件材料:

零件名称

阀体

蝶板

密封圈

阀杆

填料

材料

灰铸铁、碳钢

灰铸铁、碳钢、球墨铸铁

氯丁橡胶、丁腈耐油橡胶

不锈钢

聚四氯乙烯



五、主要外形尺寸:

通径

200

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

L

230

250

270

290

310

330

350

390

430

470

510

550

630

710

H

550

630

690

780

860

910

980

1070

1220

1320

1430

1550

1800

1980

B1

540

600

650

710

770

830

900

1090

1200

1320

1420

1550

1780

2000

B2

600

700

740

800

870

920

1000

1250

1360

1480

1580

1700

1950

2175



六、结构特点和用途:
   消声缓闭止回阀产品可用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。
其主要特点:体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。橡胶软密封,封闭性能好,耐磨损,使用寿命长。橡胶缓冲,启闭平稳,无震动,无噪音。比老式止回阀流阻小,有明显的节能效果。



订货须知:
1、订货前请认真了解本产品—消声缓闭止回阀,清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
3、订购消声缓闭止回阀时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),电话。
4、订购所有本公司产品均实行现款提货或款到发货。

验货(卸货)须知:
1、仔细对照与 订购时的产品(消声缓闭止回阀)是否一样,及包装箱有没有破损等。
2、选用适合的方式和工具,防止产品变形或损坏;我公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题,都有专一的客户服务人员为您解答。
