当前位置:首页 > 产品展示 > D71X手动对夹式蝶阀

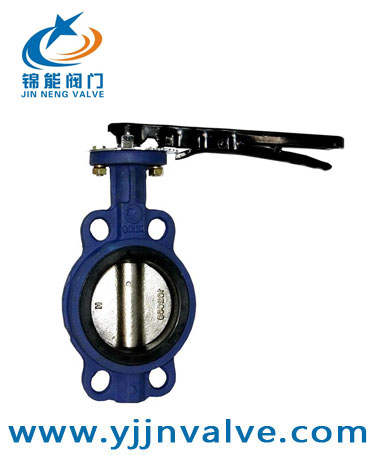

产品名称:D71X手动对夹式蝶阀

产品型号:D71X

产品报价:¥660.00

产品特点:D71X手动对夹式蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D71X手动对夹式蝶阀的详细资料:

D71X手动对夹式蝶阀简介:

     D71X手动对夹式蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999


二、D71X手动对夹式蝶阀技术参数:

公称通径
DN(mm)
50~800
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O



三、D71X手动对夹式蝶阀零部件材料:

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨



四、D71X手动对夹式蝶阀执行标准:

制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92



订货须知:
一、①D71X手动对夹式蝶阀作用产品名称与型号②D71X手动对夹式蝶阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71X手动对夹式蝶阀作用型号,请按D71X手动对夹式蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
