当前位置:首页 > 产品展示 > H61H锻钢焊接止回阀

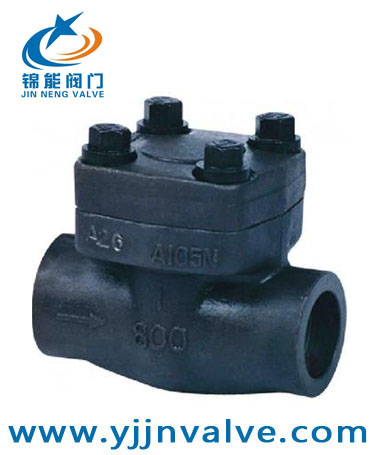

产品名称:H61H锻钢焊接止回阀

产品型号:H61H

产品报价:¥660.00

产品特点:H61H锻钢焊接止回阀是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接。

H61H锻钢焊接止回阀的详细资料:

一、H61H锻钢焊接止回阀简介:
    H61H锻钢焊接止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。


二、H61H锻钢焊接止回阀标准材质明细表:

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃



三、H61H锻钢焊接止回阀尺寸(MM)和重量(KG):

NPS
1/2"
3/4"
1"
1/4"
11/2"
2"
L
900LB~1500LB
140
140
140
178
178
216
2500LB
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900LB~1500LB
7.5
7.0
6.8
18.5
18.1
20.3
2500LB
9.0
7.6
8.4
19.5
20.1
21.8



订货须知:
一、①H61H锻钢焊接止回阀作用产品名称与型号②H61H锻钢焊接止回阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H61H锻钢焊接止回阀作用型号,请按H61H锻钢焊接止回阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
