当前位置:首页 > 产品展示 > J44H角式截止阀

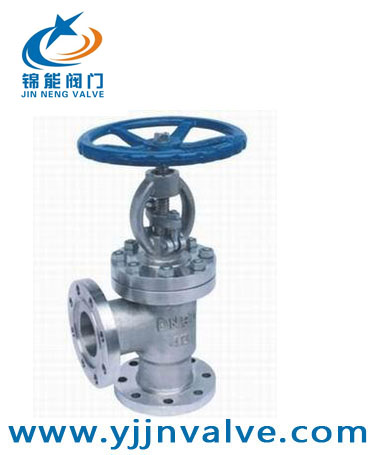

产品名称:J44H角式截止阀

产品型号:J44H

产品报价:¥660.00

产品特点:截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。

J44H角式截止阀的详细资料:

一、J44H角式截止阀简介:
    截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。


二、J44H角式截止阀性能与规范:

公称压力 16 32 Mpa
壳体试验 24 48
密封试验 17.6 35.2
气密封试验 0.5-0.7
适用介质 C P R
水、油品、蒸汽 氮氢混合气 碱液、液氨
适用温度(℃) ≤200


三、J44H角式截止阀主要连接与外形尺寸:

型 号 通径
DN(mm)
主要连接尺寸 外形尺寸
L D D1 M D2 b Z-фd LO H H1
AJ44H-320
AL44H-320
3 60 70 42 M14×1.5 10 15 3-16 100 71 77
6 60 70 42 M14×1.5 10 15 3-16 150 80 94
J44Y-160
L44Y-160
10 90 95 60 M24×2 10 20 3-18 200 260 275
15 105 95 60 M24×2 16 20 3-18 200 268 288
J44Y-320
L44Y-320
10 90 95 60 M24×2 10 20 3-18 200 268 275
15 105 105 68 M33×2 17 20 3-18 200 268 288
J44Y-160
L44Y-160
25 120 102 68 M33×2 28 20 3-18 300 225 245
32 135 115 80 M42×2 37 22 4-18 300 222 248
40 165 165 115 M52×2 47 28 6-26 350 265 300
50 190 165 115 M64×3 59 32 6-26 400 303 345
J44Y-320
L44Y-320
25 120 115 80 M42×2 35 22 4-18 300 225 245
32 135 135 95 M48×2 41 25 4-22 300 222 248
40 165 165 115 M64×3 58 32 6-26 350 265 300
50 190 200 145 M80×3 70 40 6-29 400 303 345
GJ44H-160
GL44H-160
65 215 200 145 M80×3 73 40 6-29 710 430 490
80 260 225 170 M100×3 93 50 6-33 810 520 600
100 290 260 195 M125×4 115 60 6-36 850 595 685
GJ44H-320
GHJ44H-320
65 215 225 170 M100×3 90 50 6-33 710 430 490
80 260 260 195 M125×4 112 60 6-36 810 520 600
100 290 300 235 M155×4 130 75 8-39 850 595 285



订货须知:
一、①J44H角式截止阀作用产品名称与型号②J44H角式截止阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J44H角式截止阀作用型号,请按J44H角式截止阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
