当前位置:首页 > 产品展示 > ZZYP高温自力式压力调节阀

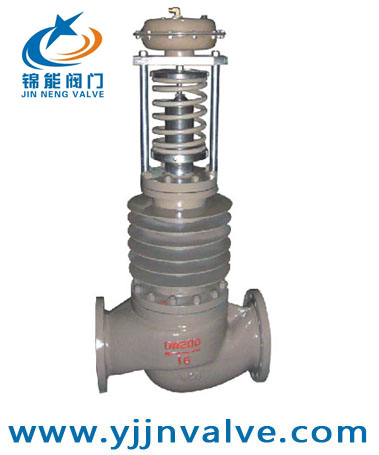

产品名称:ZZYP高温自力式压力调节阀

产品型号:ZZYP

产品报价:¥660.00

产品特点:ZZYP自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节;具有测量、执行、控制的综合功能。

ZZYP高温自力式压力调节阀的详细资料:

一、ZZYP高温自力式压力调节阀概述:
   ZZYP自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节;具有测量、执行、控制的综合功能。可在无气、无电的场所;广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制;根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。


二、ZZYP高温自力式压力调节阀节阀型号:

类别
型号
类别
型号
单座压闭型
ZZYP-16~64B
单座压闭型
ZZYP-16~64K
双座压闭型
ZZYN-16~64B
双座压闭型
ZZYN-16~64K
套筒压闭型
ZZYM-16~64B
套筒压闭型
ZZYM-16~64K



三、ZZYP高温自力式压力调节阀主要技术参数:

公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
阀座直径DN(mm)
10
12
15
20
额定流量系数Kv
1.8
2.4
4.4
4
11
20
30
48
75
120
190
300
480
760
允许压差(MPa)
2.5
2.0
1.6
1.0
公称压力(MPa)
1.6 4.0 6.4
固有流量特性
快开
保证调压阀正常工作
的最小压差P(MPa)
0.05
压力分段范围
(KPa)
15~50  40~80  60~100  80~140  120~80
160~220 200~260 240~300 280~350 330~400
380~450 430~500 480~560 540~620 600~700
680~800 780~900 800~1000 900~2000
工作温度℃
液体≤140;气体≤80;配冷凝器和散热片≤350
适合介质
气体、蒸汽、低粘度液体
法兰尺寸、型式
PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 
结构长度
按GB12221-89标准
可配附件
冷凝器(用于介质为蒸汽的场合)、散热片等。
执行机构信号接口
内螺纹M16×1.5



四、ZZYP高温自力式压力调节阀主要性能指标注:

控制精度%
±8
允许泄
漏量
硬密封(L/H)
单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
软密封(ml/min)
DN(mm)
20
25
32
40
50
65
80
100
125
150
200
0.15
0.3
0.45
0.6
0.9
1.7
4.0
6.75



订货须知:
一、①ZZYP高温自力式压力调节阀作用产品名称与型号②ZZYP高温自力式压力调节阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZZYP高温自力式压力调节阀作用型号,请按ZZYP高温自力式压力调节阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的锦能阀门专家为您审核把关。
